C4-73型排塵離心風機
作者：admin 發布時間：2020-02-14 19:11

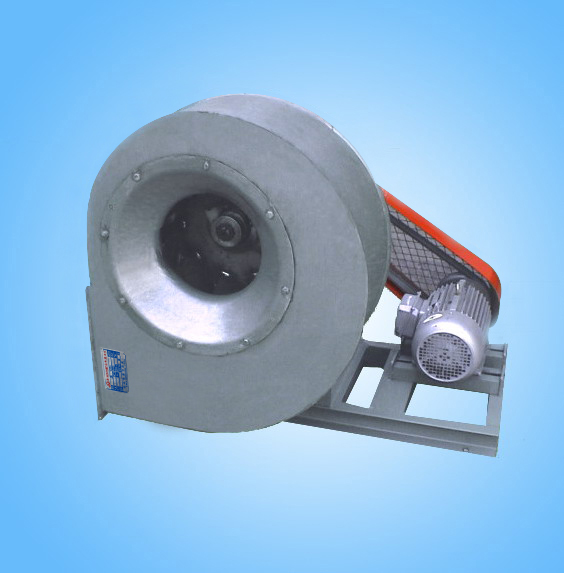

型號：C4-73型排塵風機
|
用途： |
☆風機的用途
型號：C4-73型排塵風機
|
用途： |
☆風機的用途
C4-73型排塵離心通風機具有不易積塵和耐磨損的特點,適用于排送含有塵埃、木質碎屑、細碎纖維等氣體(若含硬質顆粒時須在風機前加裝除塵裝置)，也可作為一般的通風機換氣用。
☆風機的型式
1． 風機制成單吸入，機號有No.3.6C、4.5C 、5.5C等3種機號。
2． 風機制成右旋轉和左旋轉兩種型式。從電動機一端正視，葉輪按順時有針旋轉，稱為右旋轉風機，以“右"表示；按逆時針旋轉，稱為左旋轉風機，以“左"表示。
3． 風機的出風口位置，以機殼的出風口角度表示。調節范圍在0°~225°之間，左右均可制成0°、45°、90°、135°、180°、225°共6種角度。
4． 風機采用三角皮帶傳動。用戶在壓力與流量上有改變的要求時，可根據性能表上的規定，自行調整。
☆風機的結構
風機主要由葉輪、進風口、機殼、傳動部分與電動機組成。
1． 葉輪：由12個后傾的機翼型葉片焊接于弧錐形輪蓋與平板形輪盤中間。葉片、輪蓋、輪盤均采用16Mn鋼制造。整個葉輪經過動靜平衡校正，因此運轉平穩。
2． 機殼：用普通鋼板焊接成蝸形整體。葉輪的安裝、拆卸在機殼的一側進行。
3． 進風口：制成收斂式流線型整體結構。裝于風機的側面。
4． 傳動部分：由主軸、軸承箱、滾動軸承、帶輪等組成，主軸由優質鋼制成。軸承箱為整體結構，采用滾動軸承、用潤滑脂潤滑。 |
|
規格： |
|
機號 |
轉速 |
配用電機 |
流量 |
全壓 |
|
(No) |
(r/min) |
(Kw-P) |
(m3/h) |
(Pa) |
|
3.6C |
4000 |
7.5-2 |
4250-7760 |
3138-1863 |
|
3150 |
4.0-2 |
3100-5750 |
1863-1127 |
|
2500 |
2.2-2 |
2640-4870 |
1225-735 |
|
2240 |
1.5-2 |
2380-4350 |
1029-588 |
|
1800 |
0.75-4 |
1930-3510 |
637-392 |
|
1600 |
0.75-4 |
1725-3150 |
490-294 |
|
4.5C |
3550 |
15-2 |
7400-13500 |
3922-2255 |
|
2800 |
7.5-2 |
5800-10500 |
2451-1422 |
|
1800 |
2.2-2 |
3700-6800 |
980-588 |
|
1400 |
1.1-4 |
2900-5300 |
608-362 |
|
5.5C |
2800 |
22-2 |
10600-19350 |
3667-2177 |
|
2240 |
11-2 |
8400-15350 |
2314-1372 |
|
1800 |
5.5-2 |
6800-12400 |
1471-872 |
|
1400 |
3-2 |
5260-9650 |
902-539 |
|
1120 |
1.5-2 |
4220-7700 |
578-343 |
|
☆風機的型式
1． 風機制成單吸入，機號有No.3.6C、4.5C 、5.5C等3種機號。
2． 風機制成右旋轉和左旋轉兩種型式。從電動機一端正視，葉輪按順時有針旋轉，稱為右旋轉風機，以“右"表示；按逆時針旋轉，稱為左旋轉風機，以“左"表示。
3． 風機的出風口位置，以機殼的出風口角度表示。調節范圍在0°~225°之間，左右均可制成0°、45°、90°、135°、180°、225°共6種角度。
4． 風機采用三角皮帶傳動。用戶在壓力與流量上有改變的要求時，可根據性能表上的規定，自行調整。
☆風機的結構
風機主要由葉輪、進風口、機殼、傳動部分與電動機組成。
1． 葉輪：由12個后傾的機翼型葉片焊接于弧錐形輪蓋與平板形輪盤中間。葉片、輪蓋、輪盤均采用16Mn鋼制造。整個葉輪經過動靜平衡校正，因此運轉平穩。
2． 機殼：用普通鋼板焊接成蝸形整體。葉輪的安裝、拆卸在機殼的一側進行。
3． 進風口：制成收斂式流線型整體結構。裝于風機的側面。
4． 傳動部分：由主軸、軸承箱、滾動軸承、帶輪等組成，主軸由優質鋼制成。軸承箱為整體結構，采用滾動軸承、用潤滑脂潤滑。 |
|
規格： |
|
機號 |
轉速 |
配用電機 |
流量 |
全壓 |
|
(No) |
(r/min) |
(Kw-P) |
(m3/h) |
(Pa) |
|
3.6C |
4000 |
7.5-2 |
4250-7760 |
3138-1863 |
|
3150 |
4.0-2 |
3100-5750 |
1863-1127 |
|
2500 |
2.2-2 |
2640-4870 |
1225-735 |
|
2240 |
1.5-2 |
2380-4350 |
1029-588 |
|
1800 |
0.75-4 |
1930-3510 |
637-392 |
|
1600 |
0.75-4 |
1725-3150 |
490-294 |
|
4.5C |
3550 |
15-2 |
7400-13500 |
3922-2255 |
|
2800 |
7.5-2 |
5800-10500 |
2451-1422 |
|
1800 |
2.2-2 |
3700-6800 |
980-588 |
|
1400 |
1.1-4 |
2900-5300 |
608-362 |
|
5.5C |
2800 |
22-2 |
10600-19350 |
3667-2177 |
|
2240 |
11-2 |
8400-15350 |
2314-1372 |
|
1800 |
5.5-2 |
6800-12400 |
1471-872 |
|
1400 |
3-2 |
5260-9650 |
902-539 |
|
1120 |
1.5-2 |
4220-7700 |
578-343 |
|
